Обслуживание и неисправности гидравлического патрона на примере SAMCHULLY или SEOAM

Обслуживание и неисправности гидравлического патрона на примере SAMCHULLY или SEOAM

Периодичность демонтажа

Снимайте и очищайте гидравлический токарный патрон (для примера SAMCHULLY модели MH-208BV1) через каждые 1000 часов работы. При обработке чугунных заготовок снимайте и очищайте патрон через каждые 300 часов работы.

Внимание! Во время демонтажа патрона всегда отключайте питание станка.

Ход действий

  1. Отключите питание станка.
  2. Снимите мягкие кулачки (4).
  3. Снимите крышку патрона (8).
  4. Открутите гайку (7), чтобы снять ее с оправки (трубки). Для этого поверните гайку (7) с помощью соединительной рукоятки (10).
  5. Открутите установочные болты патрона и снимите патрон.
Внимание! Демонтаж и установка гидравлического токарного патрона производится с помощью крана с использованием рым-болта и троса.

По завершению работы снимите рым-болт и трос. Вращение шпинделя с рым-болтом или тросом может повлечь попадание частей тела или захват одежды в патрон и травме.

  1. Извлеките клинообразный поршень (2).
  2. Надавите на ведущий кулачок (3), чтобы извлечь его из задней части патрона.
  3. Открутите гайку (6) с клинообразного поршня (2). Открутите стопорную гайку (7).
  4. Сняв патрон, тщательно очистите его детали маслом или бензином. Насухо вытрите их.
  5. Удалите стружку из внутренней части патрона, с направляющих скольжения клинообразного поршня и ведущего кулачка. Нанесите консистентную смазку с содержанием дисульфида молибдена.
Примечание Низкокачественная смазка приводит к уменьшению силы захвата и является причиной поломки патрона.
  1. Установите патрон на место, действуя в обратном порядке.
Примечание Во время установки патрона обращайте внимание на номер внутри корпуса патрона (1), ведущие кулачки (3) и клиновидного поршня (2), чтобы каждая из деталей была правильно установлена.

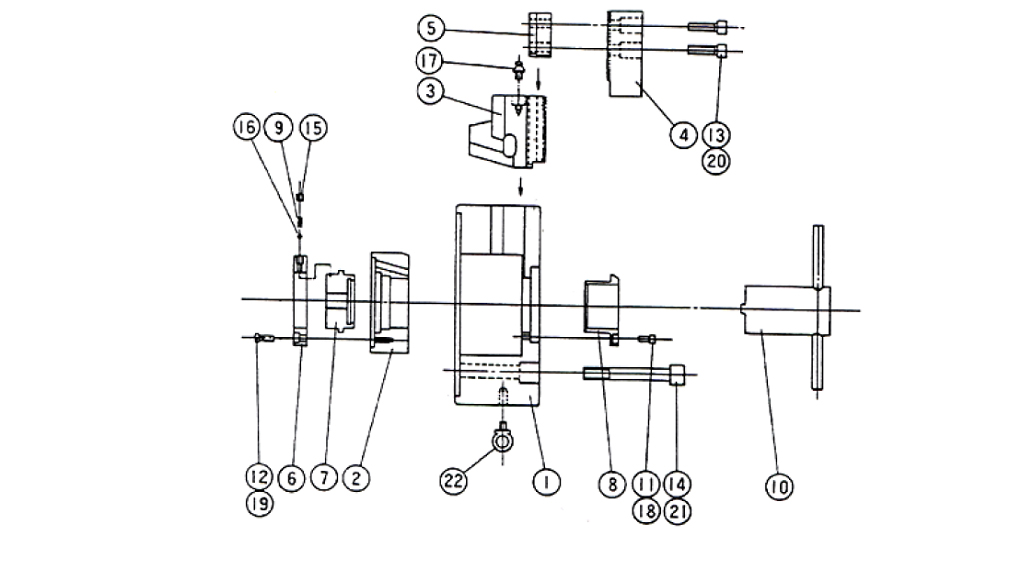

Схема демонтажа

Схема демонтажа гидравлического токарного патрона SAMCHULLY MH-208BV1
Пример: гидравлический токарный патрон SAMCHULLY модели MH-208BV1

Перечень деталей гидравлического патрона

№ Наименование детали № Наименование детали
1 Корпус 12 Крепежный болт
2 Клиновидный поршень 13 Установочный болт кулачка
3 Ведущий кулачок 14 Установочный болт
4 Верхний кулачок 15 Установочный винт с углублением под ключ
5 Т-образная гайка 16 Стальной шарик
6 Гайка поршня 17 Ниппель для смазки
7 Стопорная гайка 18 Шестигранный гаечный ключ
8 Крышка 19 Шестигранный гаечный ключ
9 Спиральная пружина 20 Шестигранный гаечный ключ
10 Соединительная рукоятка 21 Шестигранный гаечный ключ
11 Крепежный болт 22 Рым-болт

Устранение неисправностей

При неисправности механизированного патрона проверьте нижеприведенные положения и примите соответствующие меры прежде, чем обратиться за помощью к представителю производителя.

Патрон не перемещается

  1. При повреждении деталей патрона снимите его и замените детали на новые.
  2. Если направляющие скольжения заблокированы, снимите патрон и отремонтируйте поврежденную часть.
  3. Если не работает гидроцилиндр, проверьте гидравлическую цепь патрона. Осмотрите шланг, чтобы убедиться в заборе жидкости для гидросистемы.

Ведущие кулачки не перемещаются на заданный ход

  1. Проверьте, чтобы внутрь патрона не попала стружка. Если внутри патрона есть стружка, снимите и очистите патрон.
  2. Проверьте прочность крепления оправки (трубки). Если оправка (трубка) ослабла, затяните ее.

Выскальзывание заготовки из патрона во время реза

  1. Если ход ведущего кулачка является недостаточным для фиксации заготовки, отрегулируйте его положение так, чтобы ведущие кулачки располагались в центре хода при фиксации заготовки в патроне.
  2. Проверьте усилие зажима в патроне.
  3. Если диаметр мягкого кулачка не соответствует диаметру заготовки, измените форму мягких кулачков.
  4. Если сила реза чрезмерно высока, высчитайте ее и измените условия реза.
  5. Если скорость вращения шпинделя высока, понижайте скорость до тех пор, пока не будет достигнута желаемая сила захвата.
  6. Измените вязкость жидкости для гидросистемы. Если они ниже, чем указано в технических параметрах, измените ее.
  7. Проверьте смазку ведущих кулачков и направляющей скольжения. При необходимости добавьте масло через смазочный ниппель. Затем откройте и закройте патрон несколько раз без фиксации заготовки.

Заготовки не обрабатываются начисто с необходимой точностью

  1. При биении внешней части патрона извлеките патрон из шпинделя, а затем установите его вновь.
  2. Если на зубцах ведущих и мягких кулачках скопилась грязь или инородные частицы, извлеките мягкие кулачки и очистите зубцы.
  3. Если болты, крепящие мягкие кулачки, не затянуты указанным крутящим моментом, затяните их.
  4. Если мягкие кулачки не отформованы должным образом, проверьте формовочный пуансон (кольцо), усилие зажима в патроне и неровность формируемой поверхности. Выполните формовку мягких кулачков еще раз.
  5. Если мягкие кулачки деформированы или установочные болты вытянулись из-за того, что кулачки установлены слишком высоко, опустите их.
  6. При чрезмерно высокой силе захвата, в результате воздействия которой деформируется заготовка, уменьшите силу захвата в допустимых пределах.

Осмотр гидравлического патрона

Ежедневная смазка

Для поддержания высокой точности патрона в течение длительного периода времени необходима своевременная смазка.

Недостаточная смазка приведет к следующему:

  1. Неисправность работы вследствие низкого давления в гидросистеме.
  2. Недостаточная сила захвата.
  3. Низкая сила захвата.
  4. Высокая степень износа.
  5. Образование задиров.

Ежедневное обслуживание

Поэтому необходима ежедневная смазка гидравлического токарного патрона.

Ежедневная очистка

Ежедневно в конце рабочего дня очищайте корпус патрона и направляющие скольжения.

Важно Регулярная очистка и своевременная смазка гидравлического патрона позволяют снизить износ рабочих механизмов, сохранить стабильную силу захвата и поддерживать требуемую точность обработки.
